NOSSAS AULAS

Aula 1 - 26/07/2018 - AULA INTRODUTÓRIA DO CURSO

  1. Apresentação da disciplina - Plano de Ensino: no SIGAA;
  2. Área de trabalho do AutoCAD 2016/18;
  3. Vídeos: Como instalar o AutoCAD - Versão Estudantil / Conhecendo o AutoCAD;
PARA FAZER O CADASTRO NA AUTODESK E DEPOIS BAIXAR O AutoCAD VERSÃO ESTUDANTIL CLIQUE  ABAIXO


Aula 2 - 01/08/2018 - INTRODUÇÃO AO USO DO AutoCAD 2016

  1. Uso das teclas: Esc; Enter / Barra de Espaço e Delet;
  2. Formas de seleção;
  3. Entendendo a linha de comando;
  4. Funcionalidades do mouse.
Teclas: ESC = Cancela; Enter = Finaliza ou retoma o comando (1° Finaliza e 2° Retoma); tecla de Espaço = Enter.

Aula 3 - 02/08/2018 - TEXTOS, TABELAS E LINHAS DE CHAMADAS  NO AutoCAD

  1. Comandos: Texto/test(T); Tabela/table e Linha de chamada/leader
  2. Exercício: Construa no AutoCAD a tabela abaixo, salve com o seguinte nome: APE_SEU NOME_2-8-18 e envie para: prof.gilsonjandirdesouza@gmail.com

         TEXTO
TABELA

  LINHA DE
CHAMADA





Aula 4 - 08/08/2018 - FORMAS DE: ZOO, SELEÇÃO E APAGAR / PRINCIPAIS COMANDOS PARA DESENHAR (L,PL,C).

  1. Principais comandos para desenhar;
  2. Exercícios.





Aula 5 - 09/08/2018 - PRINCIPAIS COMANDOS PARA DESENHAR (A, REC e POL).

  1. Principais comandos para desenhar;
  2. Exercícios.
  3. Salve o arquivo em com o seguinte nome: APG_SEU NOME_9-8-18 na pasta localizada no disco C com o nome: SALVE SEUS TRABALHOS AQUI e em seguida envie para o professor, em anexo,  para o e-mail: prof.gilsonjandirdesouza@gmail.com

ArcI(A)



Rectngle(REC)
Polygon(PL)









Aula 6 - 15/08/2018 - PRINCIPAIS COMANDOS PARA MODIFICAR (A, REC e POL).

  1.  Principais comandos para MODIFICAR;
  2. Exercícios.
Move(M)
Rotate(R)

Copy(CO)

Offset(O)
Erase(E)





Aula 7 - 16/08/2018 - PRINCIPAIS COMANDOS PARA MODIFICAR (EXP, TR, EX, F e CHA).

  1.  Principais comandos para MODIFICAR;
  2. Exercícios
Explode((EXPL)
Trim(TR)
Extend(EX)
Fillet(F)
Chamfer(CHA)




Exercício 1

Exercício 2

Aula 8 - 22/08/2018 - EXERCÍCIO DE DESENHO DE FIGURAS PLANAS


Chave

Aula 9 - 23/08/2018 - USO DA BARRA DE STATUS / EXERCÍCIO DE DESENHO DE FIGURAS PLANAS

  1. Funcionalidades da barra de status: Grid(f7); Snap(F9); Ortho(F8); PolarTracking(F10); ObjectSnapTracking(F11); Objectsnap-OSNAP(F3) e Hardware acceleration;
  2. Exercícios de construções de figuras planas no AutoCAD.
Barra de Status - Primeira Parte
Barra de Status - Terceira Parte

Barra de Status - Segunda Parte

Exercício:
Carrinho

Aula 10 - 29/08/2018 - RECUPERAÇÃO DA AVALIAÇÃO 1

Desenhe a figura abaixo que representa uma fachada de uma construção e depois salve o arquivo em com o seguinte nome: APG_SEU NOME_29-8-18 na pasta localizada no disco C com o nome: SALVE SEUS TRABALHOS AQUI e em seguida envie para o professor, em anexo,  para o e-mail: prof.gilsonjandirdesouza@gmail.com

Aula 11- 30/08/2018 - Aula destinada para trabalhar funções com auxílio do computador pela professora de matemática em conjunto co o professor de Aplicativos Gráficos

Foi usado o aplicativo: Geogebra


Aula 12 - Uso das Ferramentas de Dimensionamento (colocação das medidas em um desenho ou cotagemh) AutoCAD

  1. Cotagem no AutoCAD;
  2. Exercícios

Aula 13 - Entendendo a construção de uma elipse

  1. Uso do comando elipse no AutoCAD;
  2. A construção de uma falsa elipse inscrita num losango no AutoCAD;
  3. Exercícios.



Aula 14 - Fazendo uma comparação da elipse de jardineiro com a desenha com auxilo do AutoCAD

   1. Desenhe no AutoCAD uma elipse com as seguintes dimensões e imprima numa folha A4.

   2. Desenhe numa folha A4 uma elipse com o tamanho indicado na figura abaixo, seguindo o passo a passo, mostrado na figura:.A construção da elipse de jardineiro.

Elipse de Jardineiro

Aula 15 - 12/09/2018 - Desenhando perspectivas isométricas no AutoCAD

  1. Assista este vídeo que mostra passo a passo a construção uma perspectiva isométrica no AutoCAD, usando a falsa elipse;
  2. Exercício 1: Desenhe no AutoCAD o cubo com falsas elipses inscritas nas três faces;
  3. Exercício 2: Assista o vídeo abaixo e depois desenhe no AutoCAD o cubo com elipses verdadeiras inscritas nas três faces. Use o comando Elipse(axis, end).

Desenhando com o comando Elipse(axis, end)
Elipse verdadeira


Aula 16 - 13/09/2018 - Desenho de um cilindro em perspectiva isométrica no AutoCAD

  1. Vídeo mostrando dicas para desenhar e cotar a perspectiva isométrica;
  2. Exercício: Desenhe a peça abaixo.  Obs: Salve o arquivo para usar na próxima aula.

Aula 17 - 19/09/2018 - Cotagem da perspectiva isométrica no AutoCAD

  1. ⏯Vídeo mostrando dicas para desenhar e cotar a perspectiva isométrica;
  2. Exercícios: Faça o download do desenho da aula passada, para fazer as configurações mostradas no vídeo anterior;
  3. Use o comando hachura gradiente para fazer os sombreamentos, mostrados no desenho abaixo.

Aula 18 - 20/09/2018 - Sombreamento da perspectiva isométrica no AutoCAD

  1. ⏯Vídeo mostrando dicas para desenhar e cotar a perspectiva isométrica;

  2. Configuração das cotas e anotações na perspectiva isométrica da aula anterior;
  3. Exercício: Use o comando hachura gradiente e sólida para sombrear o desenho, apos assistir o

    ⏯Vídeo explicativo.

Tipos de sombreamento

Perspectiva Isométrica sombreada com hachuras


Aula 19 - 26/10/2018 - Avaliação 2: Desenho em Perspectiva Isométrica no AutoCAD

Desenhe a escada e a casinha em perspectiva isométrica e hachure conforme desenho.
Não é necessário a colocação das medidas (cotas).

Aula 20 - 27/10/2018 - Avaliação 2: Desenho em Perspectiva Isométrica no AutoCAD


Desenhe a escada e a casinha em perspectiva isométrica e hachure conforme desenho.
Não é necessário a colocação das medidas (cotas).

Aula 21 - 03/10/2018 - Aula de reposição do professor de filosofia

Aula 22 - 04/10/2018 - Desenhando Planta Baixa Arquitetônica no AutoCAD

  1. Apostila de Desenho Arquitetônico;
  2. Desenhando uma janela em planta baixa;
  3. Desenhando uma porta em planta baixa;
  4. Criando um bloco porta de 80;
  5. Criando um arquivo modelo (templeit.dwt) configurando para desenho arquitetônico.

Aula 23 - 10/10/2018 - Fazendo um croquis de uma pequena construção arquitetônica

Exercício:
  1. Em um ambiente definido pelo seu professor e usando uma folha de papel quadriculado desenhe em forma de croquis a planta baixa do ambiente;
  2. Use uma trena para medir o ambiente e anote as medidas no croqui, numa folha A4- Quadriculada;
  3. Preparando um arquivo para trabalhar com Desenho Arquitetônico - Planta Baixa.

Aula 24 - 11/10/2018 - Desenhando no AutoCAD a planta baixa feita em forma de croquis

Dicas para desenhar de maneira simples e rápida uma planta baixa;
Exercício: Use o arquivo modelo(.dwt) (criado na aula do dia 4/10) para desenhar a planta baixa do seu croquis no AutoCAD.

Aula 25 - 17/10/2018 - Atividades MCC

Aula 26 - 18/10/2018 - Desenhando no AutoCAD a planta baixa feita em forma de croquis

  1. Representando uma porta em planta baixa;
  2. Colocando as medidas na planta baixa;
  3. Comando Área.

Aula 27 - 24/10/2018 - Desenhando no AutoCAD a planta baixa feita em forma de croquis

  1. Representando uma janela em planta baixa;
  2. Colocando as medidas na planta baixa;
  3. Comando texto;
  4. Comando área;
  5. Comando hachura.

Aula 28 - 25/10/2018 - Desenhando no AutoCAD a planta baixa feita em forma de croquis

Desenho de uma planta baixa, paredes portas e janelas para trabalho de matemática

Aula 29 - 31/10/2018 - Cálculo de área com o AutoCAD

Aula em conjunto com prof. de matemática para trabalhar conceito de área e usar o COMANDO AREA do AutoCAD

Aula 30 - 01/11/2018 - Planta baixa da cozinha da nossa escola

  1. Nome nos ambientes;
  2. Área dos ambientes;
  3. Dissenções do ambiente;
  4. Tabela das aberturas.

Aula 31 - 07/11/2018 - Planta baixa da cozinha da nossa escola

Croquis simplificados (quadriláteros) e posicionamento da mobilha: Pia; Refrigeradores; Fogão; Cafeteira; Mesas e Bancos.

Aula 31 - 08/11/2018 - Conclusão da Planta baixa da cozinha da nossa escola - AVALIAÇÃO 3

  1. Planta humanizada (com representação e posicionamento da mobilha);
  2. Colocação de hachura para representar o piso;
  3. Envie a planta concluída para: prof.gilsonjandirdesouza@gmail.com

Aula 32 - 14/11/2018 - Complementação da planta humanizada

Aula 33 - 15/11/2018 - Publicações no blog da turma pelos alunos

Aula 34 - 21/11/2018 - Atividades culturais da consciência negra

Aula 35 - 22/11/2018 - Introdução do desenho 3D no AutoCAD

  1. Geometria Espacial e o Desenho Técnico;
  2. Mudando a área de trabalho do AutoCAD do modo de trabalo 2D para o 3D;
  3. Desenhando ´sólidos básicos no AuroCAD: cubo; paralelepípedo. pirâmide reta; cunha; cilindro, cone reto; esfera e rosca.

Aula 36 - 28/11/2018 - Introdução do desenho 3D no AutoCAD - Revisão


Aula 37 - 29/11/2018 - Construção de objetos por composição de sólidos

  1. Diferença na visualização de um desenho feito em PERSPECTIVA X UM DESENHO FEITO EM 3D;
  2. Rotação do UCS(sistema de coordenada do usuário;
  3. Movimentação de objetos;
  4. Visualizações: estilos e posições;
  5. Composição de sólidos: União; subtração e intersecção.
Exercícios:
  1. Desenhe um cubo de 100 um de aresta com três cilindros com 30 um de raio e 60 um de comprimento, conforme figura 1. Na composição use a união;
  2. Desenhe um cubo de 100 um de aresta com três furos passantes e centrados em cada uma das seis faces.  Diâmetro dos furos é de 60 um. Veja a figura 2. Na composição use a subtração;
  3. Primeiro desenhe um cone reto com raio 100 um e altura 200 um. Segundo desenhe uma esfera com e 100 um de raio. Terceiro mova a esfera de forma que seu centro coincida com o vértice do cone. Finalmente aplique a composição por intersecção e compare com a figura 3.


Aula 38 - 05/12/2018 - Comandos fundamentais para o desenho 3D no AutoCAD


  1. Extrude / Extrusão;
  2. Luft / Elevar;
  3. Revolver / Revolução;
  4. Sweep /  Varredura.

Aula 38 - 06/12/2018 - Desenho de um objeto 3D(caneca)

Foto da caneca
ETAPAS DA CONSTRUÇÃO DO DESENHO 3D DA CANECA NO  AutoiCAD

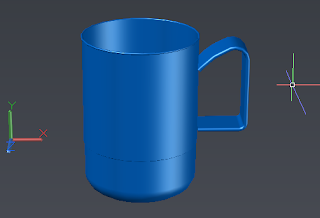

Caneca desenhada no AutoCAD
